臭氧殺菌分點測定UV+O3教學裝備

一、臭氧殺菌分點測定UV+O3系統的實驗?zāi)康模?/strong>

臭氧是一種強氧化劑。它的氧化能力在天然元素中僅次于氟。臭氧在水處理中可用于除臭、殺菌、脫色、除鐵、除氰化物、除有機物等。紫外線消毒方法殺菌速度快，管理操作方便，不會產生有機氯化合物與氯酚味。

通過本實驗希望達到以下目的：

1、通過調節臭氧不同的濃度來測定其反應時間及效果等;

2、通過對一定波長的紫外線來測定其殺菌及去除病毒的能力。

二、臭氧殺菌分點測定UV+O3系統的工作原理：

本實驗裝置主要由兩部分組成，處理水首先通過臭氧系統，之后流入紫外殺菌器進行殺菌消毒處理。

臭氧比氧氣易溶于水，溶解度為氧的10倍，1%~4%濃度的臭氧，在水中可溶解5~20mg/L。由于臭氧容易分解為氧氣，故不能用瓶裝貯存和運輸，必須在現場用臭氧發生器制備。臭氧消毒的效率高，速度快，幾乎對所有的細菌、病毒、芽孢都是有效的。同時能有效的降解水中殘留有機物、色、味等。pH值、溫度對消毒效果影響很小。

紫外線消毒是一種物理消毒法，是一種利用紫外線照射污水進行殺菌消毒的方法。當紫外線波長為2000×10-10~2950×10-10m時，有明顯的殺菌作用，波長為2600×10-10~2650×10-10m的紫外線殺菌力很強。利用紫外線消毒的水，要求色度低，，含懸浮物低，且水層較淺，否則，光線的透過力與消毒效果回受影響。缺點是：要求預處理程度高，處理水的水層薄。耗電量大，成本高，沒有持續的消毒作用。紫外線消毒一般僅用于特殊情況下的小水量處理廠。

三、臭氧殺菌分點測定UV+O3系統的主要技術指標及參數：

1、環境溫度：5℃～40℃

2、處理水量60 L/h;

3、臭氧能去除水中雜質有：除臭殺菌 除氧化物、除有機雜質。

3、設計進、出水質范圍：進水：濁度0.5°～3 出水：4.5°～3°

4、反應柱尺寸：Φ150mm×1300mm (1根)、

5、裝置外形總尺寸：900mm×400mm×1800mm 、

6、工作電源：AC220V±10%、50Hz，單相三線制，功率300W，安全保護：具有接地保護、漏電保護、過流保護。

四、臭氧殺菌分點測定UV+O3系統的主要配置：

1、UV+O3反應柱：透明有機玻璃材質、Φ150mm×1200mm;底部安裝臭氧曝氣頭，

2、臭氧發生器1臺，產氣5g/h、空氣源、風冷、氣量可調節、殺菌效率 gt;大部分;304不銹鋼外殼，抗氧化能力強;

3、紫外線殺菌系統：紫外線中壓汞燈1個，紫外燈波長254nm;紫外燈整流控制電源1套;

4、原水箱和清水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈;

5、配原水箱電機攪拌1臺、304不銹鋼攪拌槳1套;(功率15W、轉速90rpm)、

6、氣泵1臺、功率：40 W、很大氣量：16L/min，

7、防腐蝕磁力進水泵1臺、流量：27～32(L/min)、揚程：3.1～4.3(m)、

8、流量測量與調節：液體流量計1個(量程10-100L/H)，臭氧進氣流量1個(量程16~160L/h);

9、聚炳烯填料球1套(填料高度：60～70%柱高);

10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，

11、配套UPVC連接管道和閥門(中財品牌)。

12、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

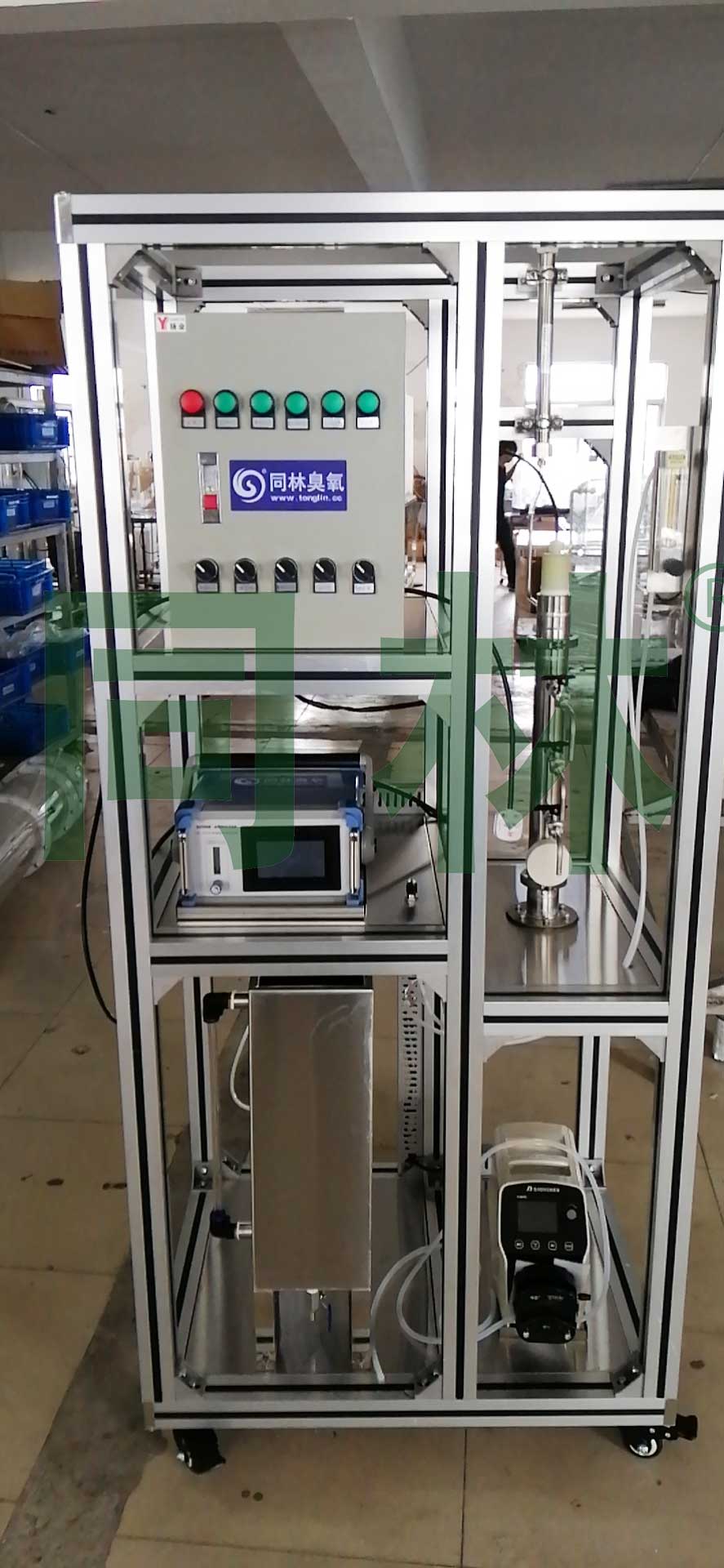

UV+O3臭氧實驗裝置
